Le photovoltaïque intégré au bâti, simplement.
Qu’est-ce que le BIPV ?
Le BIPV, pour Building Integrated Photovoltaics, désigne le photovoltaïque intégré au bâti : des modules solaires qui remplacent un élément de construction, comme une toiture, un vitrage, un garde-corps ou un brise-soleil. Le module a alors deux rôles : construire et produire de l’électricité.

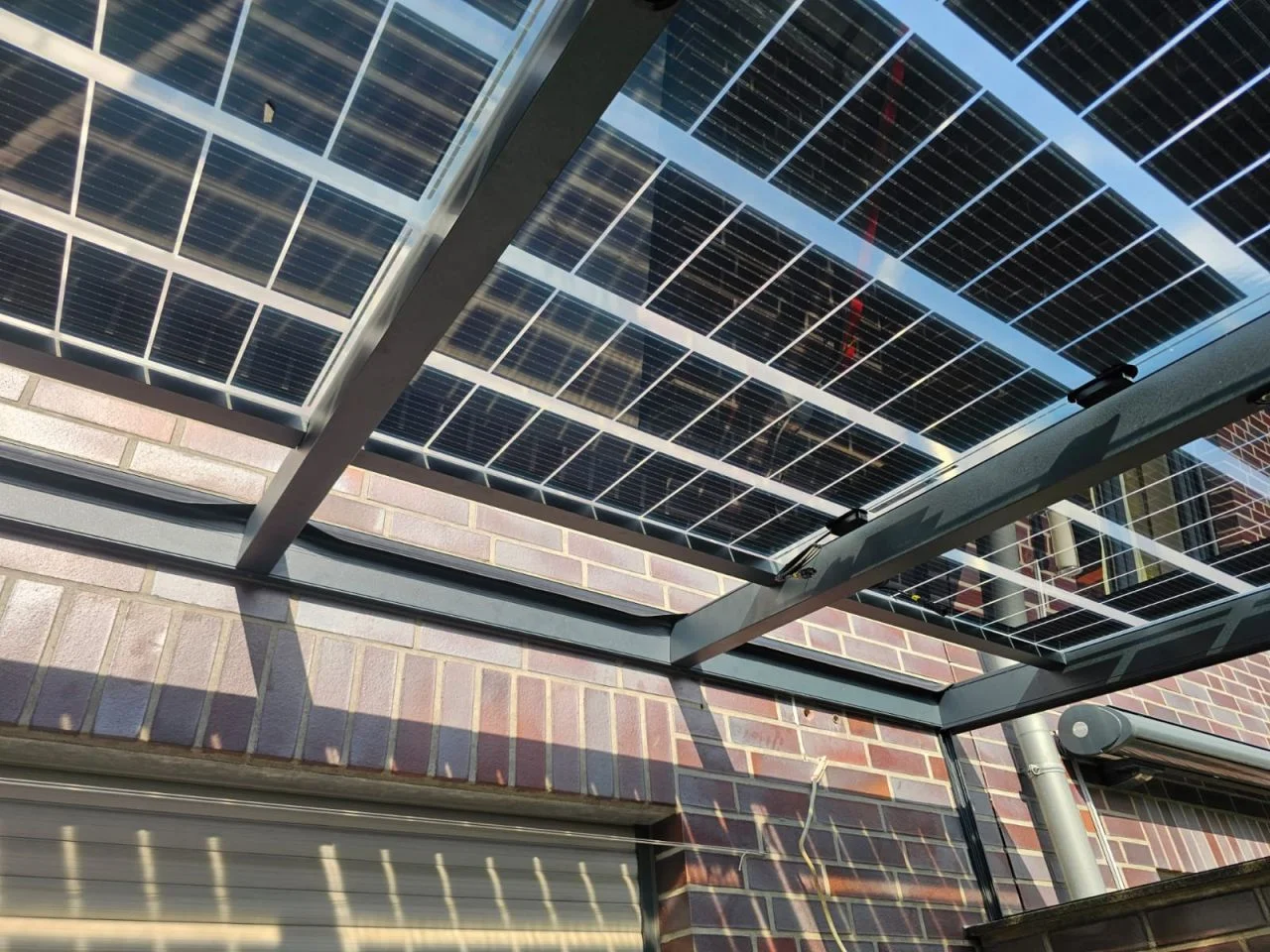

Une toiture de pergola en verre photovoltaïque en est un bon exemple. Elle abrite, laisse passer la lumière et produit, là où une pergola classique demanderait une couverture en plus, et des panneaux en plus encore pour produire.
Quelle différence entre BIPV et BAPV ?
Le BAPV (Building Applied Photovoltaics) consiste à poser des panneaux sur un bâtiment existant, par exemple sur des tuiles. Le BIPV remplace l’élément de construction lui-même : sans le module, il manquerait la toiture, le vitrage ou le garde-corps.
| Critère | BIPV (intégré) | BAPV (rapporté) |
|---|---|---|
| Rôle du module | Élément de construction et production | Production seule |
| Exemples | Toiture de pergola, garde-corps, brise-soleil | Panneaux sur une toiture en tuiles |
| Aspect | Fait partie de l’architecture | Ajouté sur le bâtiment |
| Exigences | Celles du produit remplacé (étanchéité, sécurité) | Celles d’un équipement posé |
Comment fonctionne un module verre-verre ?
Un module verre-verre enferme les cellules photovoltaïques entre deux plaques de verre feuilletées. Les cellules sont espacées : la lumière passe entre elles, et la face arrière, transparente, permet au module bifacial de capter aussi la lumière réfléchie.
- Deux verres : 3,2 mm à l’avant et 4 mm à l’arrière, assemblés en verre feuilleté.
- Des cellules espacées : 27 % de la surface reste transparente, d’où une ombre lumineuse.
- Des demi-cellules PERC bifaciales : elles produisent aussi avec la lumière renvoyée par un sol clair.
- Un module sans cadre : il se pose dans la structure comme un vitrage.
Fiche technique de nos modules BIPV
Notre module de référence développe 400 Wc pour 2 500 × 980 mm. Il compte 80 demi-cellules monocristallines PERC bifaciales, pèse 48,1 kg, supporte 2 400 Pa de charge et bénéficie de garanties de 30 ans sur le produit et sur la performance.
| Caractéristique | Valeur |
|---|---|
| Puissance crête | 400 Wc (tolérance 0 à +5 W) |
| Rendement | 16,33 % |
| Cellules | 80 demi-cellules PERC monocristallines, 210 × 105 mm |
| Dimensions et poids | 2 500 × 980 × 7,6 mm · 48,1 kg |
| Verre avant / arrière | 3,2 mm / 4 mm, feuilleté |
| Surface transparente | 27 % |
| Tension à puissance maximale | 46,16 V |
| Courant à puissance maximale | 8,67 A |
| Tension à vide | 54,16 V |
| Courant de court-circuit | 9,11 A |
| Coefficient de température (Pmax) | −0,36 %/°C |
| Tension maximale du système | 1 500 V DC |
| Température de fonctionnement | −40 à +85 °C |
| Charge maximale (vent / neige) | 2 400 / 2 400 Pa |
| Boîte de jonction | IP68 |
| Classe de protection | Classe II |
| Garanties | 30 ans produit · 30 ans performance (97,5 % la 1re année, 80 % à 30 ans) |
Les modules de 1 500, 1 750 et 2 000 mm reprennent la même technologie : 240, 240 et 320 Wc.
Normes et agréments
Nos modules sont certifiés selon les normes internationales IEC 61215 (performance et durabilité) et IEC 61730 (sécurité). Ils disposent aussi de l’agrément allemand DIBt Z-70.3-293, qui autorise leur emploi comme vitrage de toiture en Allemagne.
- IEC 61215 : essais de qualification des modules (cycles thermiques, humidité, charge mécanique, grêle).
- IEC 61730-1 et -2 : sécurité électrique et construction des modules.
- DIBt Z-70.3-293 : agrément technique délivré par le Deutsches Institut für Bautechnik pour l’usage en vitrage de toiture.
- EN 50583 : la norme européenne qui encadre le photovoltaïque dans le bâtiment.
Pour chaque projet en France, l’adéquation aux conditions de neige et de vent de votre zone est vérifiée lors de l’étude.
Où utiliser le photovoltaïque intégré ?
Le BIPV s’emploie partout où un élément de construction reçoit le soleil : toitures de pergola, de véranda et de carport, marquises d’entrée, garde-corps de balcon et brise-soleil en façade.
- Pergola solaire : la toiture de la terrasse produit.
- Véranda solaire : une pièce lumineuse dont le toit produit.
- Carport solaire : abriter et recharger la voiture.
- Auvent solaire : abriter l’entrée.
- Garde-corps photovoltaïque : sécuriser le balcon et produire.
- Brise-soleil photovoltaïque : protéger la façade du soleil d’été.
Avantages et limites du BIPV
Avantages
- Un seul élément pour construire et produire.
- Une intégration architecturale discrète.
- La lumière naturelle conservée grâce au verre.
- Des modules verre-verre durables, garantis 30 ans.
Limites
- Une production par m² plus faible qu’un panneau opaque, car les cellules sont espacées.
- Une pente et une orientation imposées par l’architecture.
- Un prix supérieur à celui d’un simple vitrage.
Que signifie BIPV ?
BIPV signifie Building Integrated Photovoltaics, en français photovoltaïque intégré au bâti : les modules solaires remplacent un élément de construction comme une toiture, un vitrage ou un garde-corps.
Un module BIPV produit-il autant qu’un panneau classique ?
Par module, une puissance comparable est possible : nos modules atteignent 400 Wc. Par mètre carré, la production est un peu plus faible, car les cellules sont espacées pour laisser passer la lumière.
Qu’est-ce qu’un module bifacial ?
C’est un module dont les deux faces captent la lumière. Avec un verre arrière transparent, la face arrière récupère la lumière réfléchie par le sol ou la terrasse.
Le verre photovoltaïque est-il solide ?
Oui. Nos modules associent deux verres feuilletés de 3,2 et 4 mm et supportent une charge de 2 400 Pa ; ils sont testés selon la norme IEC 61215, qui comprend un essai à la grêle.
Quelle est la durée de vie d’un module BIPV ?
Nos modules sont garantis 30 ans, à la fois sur le produit et sur la performance : au moins 80 % de la puissance d’origine après 30 ans.
